1. ВИДЫ И НАЗНАЧЕНИЕ ЗЕМЛЯНЫХ СООРУЖЕНИЙ. ОСНОВНЫЕ СВОЙСТВА ГРУНТОВ.

Строительство сетей и сооружений систем водоснабжения и водоотведения обычно сопряжено с необходимостью выполнения больших объёмов земляных работ.
Земляными называют работы по разработке грунта в выемках, его транспортированию (перемещению) и укладке в насыпи. Выемки и насыпи представляют собой земляные сооружения (рис. 11.1), которые в зависимости от их назначения и срока эксплуатации могут быть постоянными и временными. Постоянные земляные сооружения - плотины, дамбы, каналы, водохранилища, шламонакопители и т.п. - предназначены для длительной эксплуатации. Временные замляные сооружения устраивают как необходимый элемент для последующих строительно-монтажных работ. К ним относятся котлованы и траншеи. Котлованами называются выемки, ширина которых мало отличается от длины, а траншеями - выемки, имеющие малые размеры поперечного сечения и большую длину. Котлованы необходимы для строительства сооружений, а траншеи - для прокладки трубопроводов. Наклонные боковые поверхности выемок и насыпей называют откосами, а горизонтальные поверхности вокруг них - бермами. Остальными элементами земляных сооружений являются: дно выемки - нижняя горизонтальная земляная поверхность выемки; бровка - верхняя кромка откоса; подошва - нижняя кромка откоса; крутизна (или коэффициент) откоса m=h/a, где - h-глубина выемки или высота насыпи; a-заложение откоса (см. рис. 11.1, з).
К земляным сооружениям относятся также резервы и кавальеры. Резервы - это выемки, из которых берут грунт для устройства насыпи, а кавальеры - это насыпи, образуемые при отсыпке ненужного грунта, например для временного его хранения, используемого затем вновь для засыпки траншей или пазух котлованов. Земляные сооружения при их эксплуатации не должны изменять своей формы и основных размеров, давать просадок, размываться под действием текущей воды и поддаваться влиянию атмосферных осадков.
Поскольку земляные сооружения устраиваются в грунтах или из грунтов, необходимо знать их основные свойства.

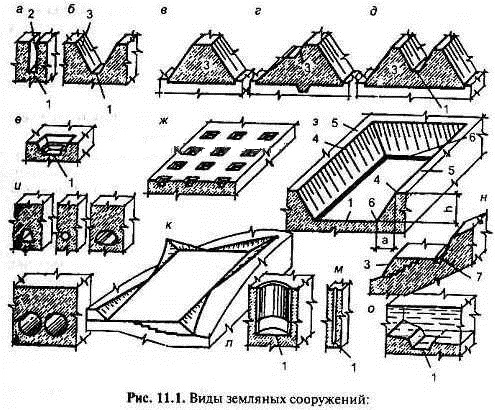

рис. 11.1 Виды земляных сооружений.

а,б - траншеи с вертикальными стенками и откосами; в - дамба; г - плотина; д - канал в насыпи; е - котлован под фундамент; ж - система котлованов под фундаменты колонн сооружения; з - котлован под сооружение; и - подземные выработки (для штольни, трубы, канализационного коллектора, тоннеля); к - площадка; л - выемка для опускного колодца; м - буровая скважина; н - полувыемка-полунасыпь; о - подводная траншея; 1 - дно (траншеи, канала, котлована, опускного колодца); 2 - боковая стенка траншеи; 3 - боковой откос (канала, дорожной выемки, котлована, насыпи, плотины, дамбы); 4 - бровка; 5 - берма; 6 - подошва; 7 - водоотводной кювет

   Вид и свойства грунтов характеризуют размеры и форма её зёрен (частиц), их прочность, расположение и взаимосвязь. По совокупности признаков грунты делятся на группы, виды и разновидности.
По характеру структурных связей грунты подразделяют на два класса: скальные и нескальные. Скальные грунты характеризуются высокой прочностью связей между зернами. Нескальные грунты делятся на связные и несвязные.
Несвязными называют грунты, обладающие только силами сухого трения. Это крупнообломочные (гравелисто-галечные) и песчаные грунты. Грунты, характеризующиеся наличием сил сцепления между частицами, носят название связных. К таким грунтам относятся глины и суглинки. Промежуточное положение занимают так называемые малосвязные грунты. Наряду с силами трения они обладают слабо выраженными силами сцепления. К этой группе грунтов относятся супеси.
По степени влагосодержания различают грунты сухие ( с содержанием воды до 5%), влажные (от 5 до 30%) и мокрые (более 30%).
Основные физические свойства грунтов: плотность, влажность, водопроницаемость, пористость, угол естественного откоса и внутреннего трения; механические свойства - прочность, деформативность, твердость, пластичность, сопротивляемость сдвигу, размываемость, разрыхляемость, уплотняемость и др.
В зависимости от трудности их механизированной разработки все грунты разделены на группы (см. ЕНиР), что следует учитывать при выборе и определении выработки землеройных механизмов. Всего групп четыре: сравнительно легкоразрабатываемые грунты (песчаные, лёссовые, супеси) относятся к I-II группам, а тяжелоразрабатываемые (суглинки, глины и др.) - к III и IV группам.

 2.  ОБЕСПЕЧЕНИЕ УСТОЙЧИВОСТИ ЗЕМЛЯНЫХ СООРУЖЕНИЙ. СПОСОБЫ КРЕПЛЕНИЯ ИХ ОТКОСОВ.

Обеспечение устойчивости земляных сооружений является важнейшим требованием, предъявляемым к ним. Чтобы её обеспечить, земляные сооружения возводят с откосами необходимой крутизны. Крутизна откоса выемки или насыпи зависит главным образом от угла естественного откоса грунта. Её принимают в зависимости от глубины выемки или высоты насыпи, свойств грунта, их влажности, характера сооружений (постоянные или временные) и других факторов. Наибольшая допустимая крутизна откосов котлованов и траншей глубиной до 5 м, отрываемых в нескальных грунтах выше уровня грунтовых вод (УГВ) или в грунтах, осушенных с помощью искусственного водопонижения, регламентируемого СНиПами (см. табл. 11.1).
При напластовании различных видов грунтов (кроме растительного) крутизну откоса для всех пластов назначают по более слабому грунту (с меньшей крутизной).
Для отрывки выемок глубиной более 5 м крутизна откоса устанавливается по расчету исходя из значений угла внутреннего трения (сигма) и удельного сцепления грунта (с) с учётом нагрузки на берме откоса.

Таблица 11.1 НАИБОЛЬШАЯ КРУТИЗНА ОТКОСОВ

Грунт
Угол между направлением откоса и горизонталью, град.
Крутизна откоса
Угол между направлением откоса и горизонталью, град.
Крутизна откоса
Угол между направлением откоса и горизонталью, град.
Крутизна откоса
При глубине выемки, м, до
1,5
3
5
Насыпной
56
1 : 0,67
45
1 : 1
38
1 : 1,25
Песчаный и гравийный влажный (ненасыщенный)
63
1 : 0,5
45
1 : 1
45
1 : 1
Глинистый:
супесь
суглинок

76
90

1 : 0,25
1 : 0,0

56
63

1 : 0,67
1 : 0,5

50
53

1 : 0,85
1 : 0,75
Глина
90
1 : 0
76
1 : 0,25
63
1 : 0,5
Лёсс и лёссовидный
90
1 : 0
63
1 : 0,5
63
1 : 0,5
Моренный:
песчаный, супесчаный
суглинистый

76
78

1 : 0,25
1 : 0,2

60
63

1 : 0,57
1 : 0,5

53
57

1 : 0,75
1 : 0,65

Ориентировочно крутизну откоса таких выемок в непереувлажнённых грунтах для средних значений (сигма) и (С) можно принимать по табл. 11.2. При необходимости отрывки выемок ниже УГВ, где будут обводнённые грунты, крутизну и откосов принимают по табл. 11.3.

Таблица 11.2 РАСЧЕТНАЯ МАКСИМАЛЬНО ДОПУСТИМАЯ КРУТИЗНА ОТКОСОВ

Группа грунта
Грунт
При глубине выемки, м
5-6
6-8
8-10
10-14
I
Песок (влажный ненасыщенный)
1 : 1,25
1 : 1,5
1 : 1,75
1 : 2
II
Супесь
1 : 1
1 : 1,25
1 : 1,5
1 : 1,75
I, II
Суглинок
1 : 0,85
1 : 1
1 : 1,25
1 : 1,5
III, IV
Тяжелый суглинок, глина
1 : 0,75
1 : 1
1 : 1,25
1 : 1,5


Таблица 11.3 ДОПУСТИМАЯ КРУТИЗНА ОТКОСА В ОБВОДНЁННЫХ ГРУНТАХ

Грунт
При глубине выемки, м
до 2
более 2
Песок:
мелкозернистый
средне- и крупнозернистый

1 : 1,5
1 : 1,25

1 : 2
1 : 1,5
Суглинок
1 : 0,67
1 : 1,25
Гравелистый и галечниковый (гравия и гальки свыше 40%)
1 : 0,75
1 : 1
Глина
1 : 0,5
1 : 0,75
Разрыхлённый скальный
1 : 0,25
1 : 0,25

   Однако не всегда имеется возможность отрывки котлована или траншей с наклонными откосами необходимой крутизны, чтобы обеспечить их устойчивость. Такое, в частности, может быть при отрывке выемок в стеснённых условиях городской застройки и тогда приходится их отрывать с вертикальными откосами.
Для предотвращения обрушения вертикальных стенок необходимо устраивать их временное крепление. При этом необходимо иметь в виду, что без креплений вертикальных стенок траншей и котлованов, расположенных выше УГВ, допускается при глубине их не более, м:

в песчаных и крупнообломочных грунтах   1,0
 в супесях      1,25
в суглинках и глинах (кроме очень прочных) 1,5
 в очень прочных суглинках и глинах   2,0

   Способы и конструкции креплений вертикальных стенок котлованов и траншей зависят от их глубины и размеров, физических и гидрогеологических свойств грунтов, наличия динамических нагрузок у краёв выемки (от машин и механизмов) и принятых способов последующих работ (монтажа строительных конструкций, труб и т.п.).
В зависимости от конструктивного решения различают крепления следующих типов: распорные, консольные, консольно-распорные, консольно-анкерные, подкосные (рис. 11.2, а). Тип крепления выбирают в зависимости от назначения и размеров выемки, свойств грунтов, величины притока грунтовых вод и условий производства работ.
По характеру конструктивного исполнения и степени оборачиваемости крепление может быть инвентарным и стационарным (из отдельных элементов), сплошным или с прозорами.
 Распорные крепления наиболее распространены. Они применяются для траншей глубиной до 3 м и состоят из щитов (сплошных или с прозорами), стоек (или прогонов), раздвижных винтовых распорок или рам. На рис. 11.2, б приведён инвентарный вариант исполнения крепления. Такое крепление состоит из деревянных щитов 2 х 0,5 м, вертикально соединённых брусьев 80 х 150 мм, металлических стоек из труб диаметром 70 мм с отверстиями для крепления разжимных телескопических распорок. Крепление стен производят сразу же после отрывки траншеи.

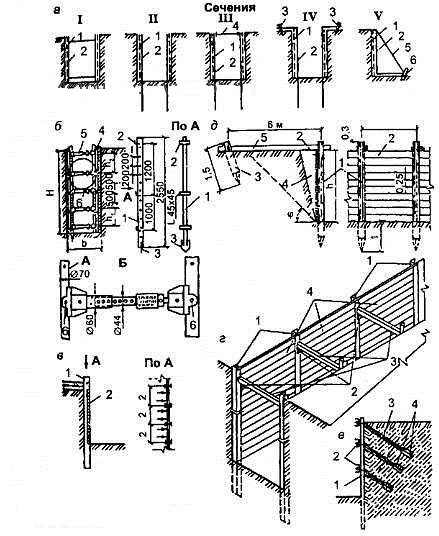

рис. 11.2 Крепление вертикальных стен выемок

рис. 11.2 Крепление вертикальных стен выемок:

а - схемы типов конструктивных решений креплений стенок траншей и котлованов: I - распорное; II - консольное; III - консольно-распорное; IV - консольно-анкерное; V - подкосное: 1 - щиты; 2 - стойки (сваи); 3 - анкеры; 4 - распорки; 5 - подкосы; 6 - упоры;
б - инвентарное распорное крепление: 1 - метеллические стойки; 2 - уголок; 3 - заострение; 4 - щиты; 5 - распорки телескопической конструкции; 6 - болт;
в - консольный тип: 1 - стойки; 2 - щиты и пластины;
г - консольно-распорный тип крепления: 1 - двутавровые балки; 2 - поддерживающие стальные уголки; 3 - деревянные распорки; 4 - доски ограждающего элемента крепления (забирка);
д - консольно-анкерный тип: 1 - стойки; 2 - забирка; 3 - свая-анкер; 4 - засыпка; 5 - тяжи;
е - шпунтовое ограждение с внутренним анкерным креплением: 1 - шпунтовая стенка; 2 - балки; 3 - тяги; 4 - анкеры.


 Консольные (рис. 11.2, в) и консольно-распорные (рис. 11.2, г) крепления используются при глубинах отрывки 3 м в слабых водонасыщенных грунтах. Конструктивными элементами креплений этого типа являются: металлические стойки-сваи, сплошная забирка из досок и распорки между стойками.
Консольно-анкерные крепления (рис. 11.2, д) в отличие от консольных имеют анкеры, состоящие из якорей и тяжей к стойкам. Якоря обычно устанавливают от бровки на расстоянии не менее 1,5 h (где h - глубина выемки), а их количество определяют по расчёту.
Шпунтовые ограждения стен являются разновидностью консольных ограждений и устраиваются при глубоких котлованах, большом боковом давлении грунта, сложных гидрогеологических условиях. Шпунтовые ограждения представляют собой сплошные стенки из предварительно погруженных в грунт стальных или деревянных шпунтин с замковыми соединениями. Существует три варианта исполнения шпунтовых ограждений: консольное, распорное и анкерное (рис. 11.2, е).
   Подкосные крепления используются для крепления стен котлована и состоят из забирки, стойки, подкоса, лежня и упорного якоря. Крепления такого типа затрудняют работы в котловане и поэтому применяются редко.

3. ОПРЕДЕЛЕНИЕ РАЗМЕРОВ КОТЛОВАНОВ И ТРАНШЕЙ.

Чтобы определить объёмы земляных работ по устройству под водопроводно-канализационные сооружения или траншеи для прокладки сетей водопроводов и коллекторов, необходимо знать их основные размеры - ширину, длину и глубину.
Размеры котлованов определяют исходя из общих размеров сооружений в плане, глубины его заложения, крутизны откосов, а также принятых методов выполнения основных производственных процессов. При этом важно учесть: схему возведения будущего сооружения, определяющую схему движения кранов и других машин при монтаже сборных или возведении монолитных сооружений: схемы доставки и раскладки конструкций в монтажной зоне, установки опалубки, лесов и подмостей.
Поскольку при устройстве систем водоснабжения и водоотведения строят заглубленные и чаще всего ёмкостные сооружения прямоугольной или круглой в плане формы, которые фактически отличаются друг от друга только своими размерами и внутренними конструктивными элементами, то независимо от их назначения и принадлежности (но учитывая общие размеры сооружений) можно выделить следующие четыре основные схемы их возведения:
Схема I (кольцевая) - кран и транспортные средства при возведении сооружения перемещаются вокруг него по берме котлована, не заезжая на его дно; схема II - механизмы движутся по дну котлована за пределами сооружения, по его периметру; схема III - механизмы в процессе строительства сооружения перемещаются непосредственно по его днищу; схема IV предусматривает монтаж сооружения одновременно, т.е. параллельно работающими двумя кранами, при котором конструкции крайних стен и примыкающего пролёта сооружения монтируется первым краном с передвижением его и транспортных средств по берме котлована, а конструкции внутри сооружения - вторым краном, предвигающимся по днищу сооружения.
По схеме I возводят обычно небольшие сооружения, ширина которых в плане или диаметр не превышают 15 м (Всоор<15 м). Размеры котлована (ширина Вк и длина Lк) при этом определяются исходя из внешних размеров сооружения с небольшим уширением его дна с каждой стороны для удобства выполнения работ (рис. 11.3, а):

Bк=Всоор + 2b1; Lк= Lсоор + 2b1,

где Всоор, Lсоор - ширина и длина возводимого сооружения по наружному периметру; b1 - ширина свободного пространства между подошвой откоса выемки и выступающей частью днища сооружения (принимается по условиям теехники безопасности и удобства работ не менее 0,5 м).
По схеме II возводят сооружения средних габаритов, размеры которых в плане превышают 15 м (Bсоор >15 м) при значительном их заглублении и большой массе монтажных элементов. Размеры котлована при этом должны быть достаточными для размещения сооружений, а также для проезда кранов и транспорта вокруг них по дну выемки (рис. 11.3, б) и для раскладки сборных конструкций по фронту работ:

рис 11.3 Схема для определения размеров котлованов и траншей

а - котлованов малых размеров в плане (Всоор<15 м);
б - то же, средних (Всоор>15 м);
в - то же, больших (Всоор>15n, м);
г - траншей с вертикальными стенками и креплениями;
д - трапецеидальных;
е - сложного сечения и совмещённой прокладке трубопроводов.


Bк = Dнn + (n-1)B2 + 2B3;
Lк = Dнn1 + (n1-1)B2 + 2B3,

где Dн - диаметр или размер сооружения по наружному периметру; n, n1 - число сооружений или секций в одном ряду соответственно в поперечном и продольном направлениях; B2 - расстояние между сооружениями в свету; B3 - уширение котлована по дну для безопасного выполнения монтажных работ и движения транспорта:

B3 = 1 * 2 + 2Rм = 2(1 + Rм),

где 1 - просвет между движущимся краном и сооружением (или откосом выемки), м; Rм - радиус поворота машинной платформы крана.
По схеме III обычно строят крупные сооружения (рис. 11.3, в), размеры которых в плане в несколько раз (n) превышают 15 м (Bсоор>15n, м). В этом случае размеры котлована:

Bк = Bсоор + b1 + B4; Lк = Lсоор + 2l1;

где B4 - уширение котлована для монтажа конструкций последней секции сооружения (рис. 11.3, в); l1 - уширение котлована в торцах сооружения для заезда и выезда крана и транспортных средств (принимается равным 6-7 м и зависит от радиуса их поворота);

B4 = 1*3 + 2Rм + Ба,

где Ба - ширина базы грузовых автомашин на уровне кузова (габарит).
По схеме IV строят крупные сооружения при Всоор>15n, м. Размеры котлованов, поскольку уширение их дна на величине B3 или B4 не требуется, могут быть определены по формулам, применяемым при схеме I. Размеры котлованов поверху определяют исходя из их размеров понизу Bк, Lк глубину выемки H и принятых коэффициентов заложения откоса m для соответствующих грунтов и глубин котлованов

Bкв = Bк + 2mH; Lкв = 2mH.

Размеры траншей. Наименьшую ширину траншеи по дну Bтр.min (согласно СНиПу) следует принимать в зависимости от типа и диаметра прокладываемых труб, способа их укладки (табл. 11.4).

Таблица 11.4 НАИМЕНЬШАЯ ШИРИНА ТРАНШЕИ ПО ДНУ

Способ укладки трубопровода
Наименьшая ширина траншеи с вертикальными стенками по дну, м (без учёта креплений), для труб
стальных и пластмассовых
раструбных чугунных, бетонных, железобетонных и асбестоцементных
бетонных, железобетонных на муфтах и фальцах, керамических
Плетями или
отдельными
секциями при
наружном диаметре
D труб, м
до 0,7

более 0,7





D + 0,3,
но не менее 0,7
1,5D
---------------
--------------
Отдельными
трубами при
наружном диаметре
D, м
до 0,5
от 0,5 до 1,6
от 1,6 до 3,5




D + 0,5
D + 0,8
D + 1,4




D + 0,6
D + 1,0
D + 1,4




D + 0,8
D + 1,2
D + 1,4

   Принятую по данной таблице ширину траншеи по дну (Втр), если её предполагается разрабатывать одноковшовым экскаватором, необходимо проверить ширину ковша принятого экскаватора, которая в зависимости от его вместимости, м³, может быть определена по формуле

bк = 1,2 * (q)1/3

где q - вместимость ковша выбранного экскаватора, м³.
При этом надо иметь в виду, что при разработке траншей одноковшовыми экскаваторами их ширина должна быть не меньше ширины режущей кромки ковша экскаватора с добавлением в песчаных грунтах и супесях 0,15 м, в глинах и суглинках 0,10 м.
Если получится, что ширина траншеи меньше величины bк с добавлением этих запасов, то необходимо либо принимать экскаватор с меньшей шириной ковша, т.е. меньшей ёмкости, или увеличивать проектную ширину траншеи, что повлечёт за собой увеличение объёмов земляных работ.
Ширина траншей по дну при диаметре труб свыше 3,5 м, а также на кривых участках трассы устанавливается проектом. Ширина траншеи поверху определяется крутизной её откосов. Глубина траншеи зависит от глубины заложения труб, которая во всех случаях должна быть на 0,5 м больше расчётной глубины промерзания грунта. Продольный уклон траншеи устанавливается проектом в зависимости от назначения трубопровода. Для заделки стыковых соединений труб в траншеях отрывают приямки необходимых размеров, указанных в СНиПе.

   4. ПОДСЧЁТ ОБЪЁМОВ ЗЕМЛЯНЫХ РАБОТ.

Подсчёт объёмов земляных работ
по устройству выемок (котлованов, траншей) и насыпей при известных размерах достаточно прост. При сложных формах выемок и насыпей их разбивают на ряд более простых геометрических тел, которые затем суммируют. Подсчёт объёмов земляных работ необходим для того, чтобы обоснованно выбрать методы и средства их выполнения, установить необходимость отвозки или возможность распределения вынутого из котлованов или траншей грунта на прилегающей территории и последующего его использования для устройства обратных засыпок, определить стоимость и продолжительность производства земляных работ.
Определение объёмов котлованов. Уточнив по приведённым выше формулам размеры котлована понизу Вк и Lк, назначив крутизну откосов m и зная глубину котлована H, определяют размеры котлована поверху Bкв, Lкв и затем вычисляют объём грунта, подлежащего разработке при устройстве котлована.

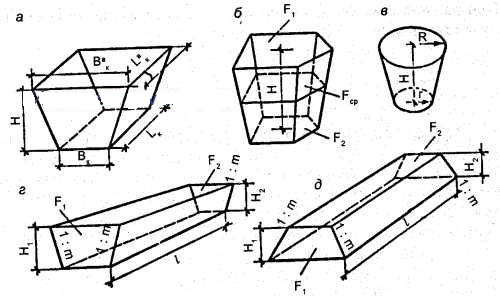

Рис. 11.4 Схема для определения объёмов земляных работ при устройстве котлованов различной формы, траншей, насыпей

Рис. 11.4 Схема для определения объёмов земляных работ при устройстве котлованов различной формы, траншей, насыпей:

а, б, в - котлованы прямоугольные, многоугольные, круглые;
г - траншея с откосами;
д - насыпь


Объём котлована Vк прямоугольной формы с откосами (рис. 11.4, а) определяют по формуле опрокинутой усечённой пирамиды (призматоида):

Vк = H/6*{BкLк + BквLкв + (Bк + Bкв)*(Lк + Lкв)},

где Bк и Lк - ширина и длина котлована по дну, м; Bкв и Lкв - то же, поверху; H - глубина котлована, м.
Объём котлована, имеющего форму многоугольника с откосами (рис. 11.4, б),

Vк = H/6*(F1 + F2 + 4Fср),

где F1 и F2 - площади дна и верха котлована, м; Fср - площадь сечения по середине его высоты, м².
Объём квадратного котлована с откосами определяют по формуле опрокинутого призматоида:
формула объёма квадратного котлована с откосами

Объём круглого в плане котлована с откосами (рис. 11.4, в) определяют по формуле опрокинутого усечённого конуса:
формула объёма круглого в плане котлована с откосами
где R и r - радиусы верхнего и нижнего оснований котлована.
Котлованы для сооружений, состоящих из цилиндрической и конической частей (радиальные отстойники, метантенки и др.), которые обычно возводятся группами, т.е. по несколько в одном котловане, отрывают в два этапа: вначале устраивают общий прямоугольный котлован с размерами Bк, Lк понизу и Bкв, Lкв поверху от отметки заложения их цилиндрической частей, а затем делают углубления для конических частей сооружения. Соответственно и объёмы земляных работ определяют в два этапа: вначале рассчитывают объём общего прямоугольного котлована по приведённым выше формулам, а затем объём конических углублений с использованием приведённой формулы усечённого конуса.
При расчётах объёмов земляных работ следует также учитывать объёмы въездных и выездных траншеё:
формула расчёта объёма въездных и выездных траншей
где Н - глубина котлована в местах устройства траншей, м; b - ширина их понизу, принимаемая равной при одностороннем движении 4,5 м и при двухстороннем - 6 м; m - коэффициент откоса (уклона) въездной или выездной траншеи (от 1: 10 до 1 : 15).
Общий объём котлована с учётом въездных и выездных траншей: Vобщ = Vк + nVв.тр.,
где Vк - объём собственно котлована, м³; n - количество въездных и выездных траншей; Vв.тр. - их объём, мм.
Из общего объёма котлована следует выделить объём работ по срезке растительного слоя, которую обычно производят бульдозером или скрепером, а также объём работ по срезке недобора, который оставляют у дна котлована, разрабатываемого экскаватором, чтобы не нарушить целостность и прочность грунта у основания, на которое опирается сооружение.
Объём срезки растительного слоя можно определить по формуле:

Vс = Vск + Vср,

где Vск - объём срезки грунта в пределах котлована, м³; Vср - то же, в пределах рабочей зоны, м³.

Vск = BквLквtс,

где Bкв, Lкв - ширина и длина котлована поверху, м; tс - толщина срезаемого слоя, принимаемая равной 0,15-0,20 м.

Vср = B*l,

где B - ширина рабочей зоны на берме котлована, необходимая для складирования материалов, конструкций и движения строительных машин, принимаемая равной 15-20 м; l - протяженность рабочей зоны, м.
Объём работ по зачистке недобора по дну котлована равен:

Vз.к = BкLкhн,

где Bк, Lк - ширина и длина котлована понизу, м; hн - толщина недобора, м.
Толщина недобора при отрывке котлованов одноковшовыми экскаваторами определяют в зависимости от вида рабочего оборудования экскаватора и вместимости его ковша по табл. 11.5.

Таблица 11.5 ДОПУСТИМЫЕ НЕДОБОРЫ ГРУНТА ПО ДНУ КОТЛОВАНОВ И ТРАНШЕЙ

Рабочее оборудование экскаватора
Допустимые недоборы грунта (hн), см при отрывке одноковшовым экскаватором с ёмкостью ковша, м³
0,25-0,40
0,5-0,65
0,8-1,25
1,5-2,5
3-5
Прямая лопата
5
10
10
15
20
Обратная лопата
10
15
20
---
---
Драглайн
15
20
25
30
30

   Для определения объёмов траншей продольный профиль траншеи делят на участки с одинаковыми уклонами, подсчитывают объёмы грунта для каждого из них и затем суммируют.
Объём траншеи с вертикальными стенками

Vтр = Bтр(H1 + H2)L/2 или Vтр = (F1 + F2)L/2,

где Bтр - ширина траншеи; H1 и H2 - глубина её в двух крайних поперечных сечениях; F1 и F2 - площади этих сечений; L - расстояние между сечениями.
Объём траншеи с откосами (рис. 11.3, д) можно определить по вышеприведённой формуле, при этом площади поперечных сечений

F1,2 = (Bтр + mH1,2)H1,2.

Более точно объём траншеи с откосами можно определить по формуле Винклера:
формула Винклера рсчёта объёма траншеи
Для определения объёма траншей, предназначенных для совмещённой прокладки сетей (см. рис. 11.3, е), площадь их поперечного сечения вычисляют как сумму площадей траншеи полного сечения для трубопровода глубокого заложения и дополнительной траншеи для трубопроводов меньшего заложения. с основанием Bтр1, равным Bтр1 = Dн + 2*0,2 м(где Dн - наружный диаметр трубопровода).
Для удобства подсчёта объёма земляных работ трассу трубопровода разбивают через определённые расстояния (через 100-200 м) на участки (пикеты) и вначале определяют объёмы работ на участках, а затем, суммируя их, определяют объём земляных работ. При этом целесообразно использовать так называемый табличный метод подсчёта земляных работ. С этой целью, определив ширину траншеи по дну (Bтр), разбив трассу на пикеты через l м и определив глубины траншей (H) на каждом пикете (путём построения продольного профиля трубопровода) и определив коэффициенты крутизны откосов (поперечных сечений на каждом из них (m), зная вид залегающих грунтов и глубины выемки, данные записывают в таблицу (табл. 11.6).

Таблица 11.6 ТАБЛИЦА ПОДСЧЁТА ОБЪЁМОВ ЗЕМЛЯНЫХ РАБОТ ПРИ РАЗРАБОТКЕ ТРАНШЕИ С НАКЛОННЫМИ ОТКОСАМИ

Пикеты
Bтр1, м
H, м
m
F, м²
(F1+F2)/2
l, м
Vтр, м³
1
2
3
4
5
6
7
8
0
1
2,0
1
6
7,7
100
770
1
1
2,6
1
9,4
14,6
100
1460
2
1
3,6
1,25
19,8
14,6
100
1460
3
1
2,6
1
9,4
7,7
100
770
4
1
2,0
1
6
-
Сумма = 400
Сумма = 4360

   Объём земляных работ на каждом участке в графе 8 определяют путём умножения данных графы 6 на данные графы 7 и затем их суммируют.
При отрывке траншей экскаваторами у дна их также оставляют необходимый недобор грунта, который в основном зачищают вручную. Кроме этого на дне траншей устраивают приямки, облегчающие работы по заделке стыков труб. Приямки также чаще всего отрывают вручную.
Объём земляных работ по зачистке дна траншеи определяют по формуле: Vз.т. = BтрLhн,
где Bтр - ширина траншеи по дну, м; L - общая длина траншеи, м; hн - толщина недобора (см. табл. 11.5).
Объём работ по устройству приямков на дне траншеи

Vп = abcL/l,

где a, b, c - размеры, м (принимается по СНиПу); L - протяжённость трубопровода, м; l - длина трубы или трубной секции, м.
Несущая способность труб в значительной мере зависит от характера опирания их на основание. Так, на пример, трубы, уложенные в грунтовое ложе с углом охвата 120 град., выдерживают нагрузку на 30-40% большую, чем трубы, уложенные на плоское основание. Поэтому на дне траншеи перед укладкой труб целесообразно вручную или механизированным способом устраивать, т.е. нарезать специальное овальное углубление (ложе) с углом охвата труб до 120 градусов.
Объём земляных работ по устройству ложа или выкружки на дне траншеи для укладки труб может быть определён по формуле:

Vл = FлL,

где - Fл - площадь поперечного сечения ложа (выкружки), м²; L - длина траншеи, м.
Площадь сечения ложа (выкружки) можно определить по геометрической формуле площади сегмента, каковым фактически и является грунтовое ложе. Исходя из этого,

формула площади сечения ложа (выкружки)
где r - радиус трубопровода, т.е. D/2, м; Фи - угол охвата трубы, град.
Объём грунта по срезке растительного слоя на трассе трубопровода определяется по формуле:

Vс = Vст + Vср,

где - Vст - объём работ по срезке растительного слоя в пределах траншеи, м³; Vср - то же, в пределах рабочей зоны, м³.

формула объёма работ по срезке растительного слоя в пределах траншеи
где Fci - площадь срезки растительного слоя в пределах контура траншеи между пикетами, м²; Hс - толщина растительного слоя, м (принимается равной 0,15-0,2 м).

формула площади срезки растительного слоя в пределах контура траншеи между пикетами
где Bтр, m - то же, что и в предыдущих формулах; H1, H2 - глубины траншеи на смежных пикетах, м; li - расстояние между пикетами, м.

Vср = BHсL,

где B - ширина рабочей зоны, м (принимается равной 15-25 м); Hс - толщина растительного слоя, м; L - общая длина трубопровода, м.
Объём грунта, разарбатываемого экскаватором, определяется по формуле

Vэ = Vтр - (Vст + Vз)

Объём грунта, необходимый для частичной засыпки труб и обратной засыпки траншей (Vо) с учётом коэффициента остаточного разрыхления (Кор), определяется по формуле
формула объёма грунта, необходимого для частичной засыпки труб и обратной засыпки траншей
где Кор определяется по ЕНиР Сб.Е2, прил. 2; Vт - объём грунта, вытесняемый трубопроводом и вывозимый за пределы площадки,
формула объёма грунта, вытесняемого трубопроводом и вывозимый за пределы площадки
где Dн, L - наружный диаметр трубы и общая длина трубопровода, м; 1,05 - коэффициент увеличения объёма вытесняемого грунта за счёт раструбов (учитывается при прокладке раструбных труб).
Объём насыпей (см. рис. 11.4, д) можно вычислять по тем же фомулам, что и выемок, учитывая форму насыпи (призматоид, усечённый конус и т.п.). Потребное количество грунта для возведения насыпи в плотном теле определяют с учётом коэффициента остаточного разрыхления. При больших уклонах, значительной неровности рельефа и особенно при устройстве насыпей на косогорах объёмы земляных работ подсчитывают, разбивая насыпи на участки более простой геометрической формы.
Для подсчёта объёмов работ при вертикальной планировке применяют методы поперечных сечений, четырёхгранных и трёхгранных призм. Площадку, подлежащую планировке, на плане с горизонталями с горизонталями разбивают на элементарные участки, объёмы работ по которым суммируются. Метод поперечных сечений (поперечников) используют при ровном рельефе и для ориентировочных подсчётов. В характерных сечениях рельефа вычерчивают поперечные профили (на расстоянии друг от друга не более 100 м) и затем определяют площади каждого из них, а также объёмы грунта между ними.

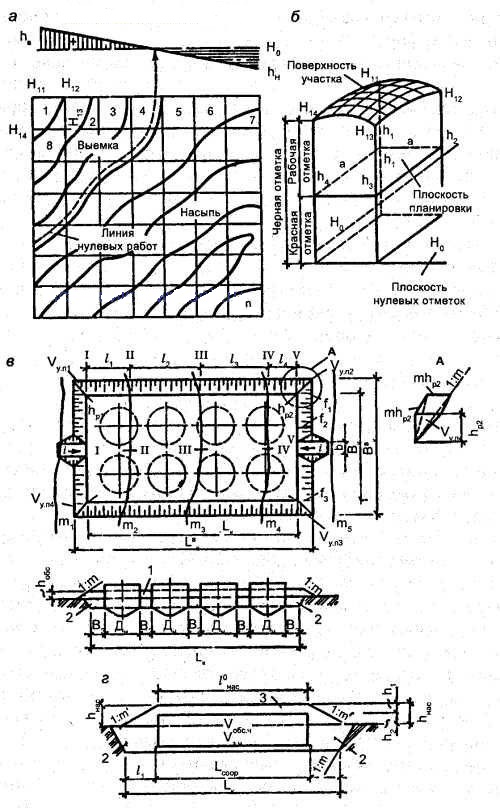

рис. 11.5 Схемы к подсчёту объёмов вертикальной планировки, засыпки и обсыпки сооружений

рис. 11.5 Схемы к подсчёту объёмов вертикальной планировки, засыпки и обсыпки сооружений:

а - разбивка площадки на квадраты;
б - положение плоскостей при планировке;
в - план котлована и его продольное сечение для определения объёма засыпки и обсыпки после возведения сооружений без покрытий;
г - то же, для сооружений с покрытиями.


Метод четырёхгранных призм предусматривает разбивку площадки на прямоугольники или квадраты (рис. 11.5, а,б) со сторонами а (20-100 м). Объёмы выемок или насыпей, заключённые в отдельных прямоугольных призмах,
фомула объёма заключенного в призмах или насыпях
где а - сторона квадрата; h1, h2, h3, h4 - отметки в углах квадратов.
Отметки со знаком "-" указывают на необходимость устройства насыпи, а со знаком "+" - выемки. Общий объём насыпи (выемки) определяют как сумму частных объёмов призм и их частей, лежащих в пределах участка насыпи (выемки).
Метод трёхгранных призм применяют при неровном рельефе (с замкнутыми горизонталями). Объём работ подсчитывают путём разбивки прямоугольников или квадратов диагоналями на треугольники. При этом методе достигается наибольшая точность подсчётов.
После возведения в котловане сооружения пустоты с боков его (пазухи), включая въездные и выездные траншеи, подлежат засыпке грунтом. Объём засыпки пазух котлована Vзас.к определяют разностью общего объёма котлована Vобщ и объёмом заглублённой части сооружения Vзч т.е. Vзас.к = Vобщ - Vз.ч Если сооружения выступает над поверхностью земли на 0,8...1 м, вокруг них делают обсыпку грунтом. Объём обсыпки Vобс вычисляют как объём усечённой пирамиды Vу.п за вычетом объёма обсыпаемой части сооружения Vобс.ч в пределах высоты hобс (рис. 11.5, в), т.е. Vобс = Vу.п. - Vобс.ч . Над сооружениями с перекрытиями (резервуарами, горизонтальными отстойниками и др.) сверху устраиваются насыпи. Объём насыпи над сооружениями подсчитывают как объём усечённой пирамиды насыпи за вычетом объёма части сооружения, попадающей в тело насыпи (рис. 11.5, г).
Общий объём грунта, укладываемого в резерв на барме котлована, должен включать объём грунта для обратной засыпки пазух, обсыпки сооружений и устройства насыпи над ними. Излишек грунта подлежит вывозке.
Распределение грунта на основе баланса земляных масс. Сравнение объёмов земляных работ по устройству выемок и насыпей на строительной площадке представляет собой баланс земляных масс, который может быть активным, если объём выемок превышает объем насыпей, и пассивным, если объем выемок меньше объема насыпей. В первом случае излишний грунт вывозят со строительной площадки в отвалы, во втором - недостающий для устройства насыпей грунт завозят со стороны.
Поскольку вывозка грунта за пределы площадки нежелательна, так как она повышает сроки и стоимость строительства, следует стремиться к тому, чтобы весь грунт из выемок укладывался без остатка в насыпи, т.е. чтобы на площадке соблюдался нулевой баланс. Для получения такого равенства нужно определить оптимальную отметку планировки площадки, при которой будет достигнут нулевой баланс земляных масс.
Оптимальная отметка планировки, по обе стороны которой (сверху и снизу) будут находиться равные объёмы выемки и насыпи при подсчете объемов по квадратам (см. рис. 11.5, а,б), определяется по формуле
формула оптимальной отметки планировки
где H1, H2, H3, H4 - отметки естественной поверхности площадки в вершинах, общих соответсвенно для одного, двух, трех и четырех квадратов, м; n - количество квадратов в пределах площадки.
При планировке площадки комплекса сооружений оптимальную отметку планировки необходимо скорректировать с учетом дополнительных объёмов грунта, необходимого для устройства постоянных сооружений, и объёмов грунта, вытесняемого подземными частями возводимых сооружений и коммуникаций. Поправка к этой отметке может быть определена по формуле
Поправка к этой отметке может быть определена по формуле
где Vi - дополнительный объём грунта (принимается с плюсом, когда имеется излишек, и с минусом - при недостатке грунта), м³; F - площадь планируемого участка, м².
После окончания подсчёта все объемы земляных работ сводят в специальную ведомость, называемую сводным балансом земляных масс и состоящую из двух частей: левой - приход грунта (П) и правой - расход грунта (Р). При П>Р баланс положительный, т.е. активный, при П<Р баланс отрицательный, т.е. пассивный, и при П=Р баланс нулевой. Определив баланс земляных масс, составляют схемы потоков перемещения грунта из выемок в насыпи или в резервы.

   5. ПОДГОТОВИТЕЛЬНЫЕ И ВСПОМОГАТЕЛЬНЫЕ РАБОТЫ.

До начала производства основных работ по устройству земляных сооружений выполняют подготовительные работы: внеплощадочные и внутриплощадочные. К внеплощадочным подготовительным работам можно отнести строительство подъездных дорог, линий связи и электропередачи, выполнение вскрышных работ на участках, отведённых под карьеры и резервы, к внутриплощадочным - восстановление и закрепление геодезической разбивочной основы; расчистку территории стройплощадки; инженерную подготовку площади с выполнением работ по планировке, осушению и обеспечению стоков дождевых вод, устройству временных (или постоянных) дороги коммуникационных сетей; установку временных инвентарных бытовых помещений для обогрева рабочих, приема пищи, сушки и хранения рабочей одежды, санузлов и т.п.
Подготовительным работам предшествуют организационные мероприятия на получение от заказчика-застройщика разрешительной документации на отвод земельных участков; ведение строительных работ; использование существующих транспортных и инженерных коммуникаций; вырубку деревьев и др.
Геодезические работы в строительстве включают создание разбивочной основы и проведение разбивочных работ в ходе строительства. Последние выполняет строительная организация.
Создание геодезической разбивочной основы является обязанностью заказчика и предполагает устройство разбивочной сети и разбивку красных линий (контуров) строительной площадк, нанесение внешней и внутренней разбивочных (геодезических) сетей сооружения, осей линейных сооружений и нивелирных сетей.
Разбивку красных линий производят для определения границ строительной площадки. Другие элементы разбивочной основы рекомендуется выполнять после расчистки и планировки территории стройплощадки.
Расчистка территории строительной площадки включает работы по уборке деревьев с корчевкой пней, уборке кустарника и валунов, освобождению территории от строений, подлежащих сносу, переносу действующих коммуникаций и т.п.
Для удобства валки деревьев и безопасности работ территорию предварительно расчищают от кустарника и мелколесья, которые выкорчевывают с помощью кусторезов, бульдозеров, тракторов-корчевателей и убирают в специально отведенные для этого места.
Выемки всех видов до начала основных земляных работ должны быть ограждены от стока поверхностных вод с помощью постоянных или временных устройств. Водоотводные устройства должны обеспечивать перехват нагорных вод вдоль границ строительной площадкидля траншеи и ускорять сток воды с территории площадки. Для водоотвода устраивают кавальеры и отвалы, располагаемые с нагорной стороны, а также специальные оградительные обвалования, водоотводные осушительные канавы, производят планировку территории с уклоном. Поперечные сечения и уклоны всех водоотводных устройств должны быть рассчитаны на пропуск ливневых вод и вод, образующихся при таянии снега.
При вертикальной планировке территории строительную разбивку закрепляют в местах срезки вешками, а в местах насыпи - сторожками.
Вспомогательные работы производят при устройстве земляных сооружений. Они включают временные крепления стен траншей и котлованов, открытый водоотлив и грунтовое водопонижение, искусственное закрепление грунтов.

6. Разбивка сооружений, котлованов и траншей на местности.

   Для выноса на натуру главных разбивочных осей или для построения внешних разбивочных сететй зданий и сооружений на стройплощадке в начале создают разбивочную сеть с размерами сторон 50, 100, 200 м.
   Главные разбивочные оси сооружений с продолжительностью строительства до 5 месяцев и внутриплощадочные инженерные сети закрепляются геодезическими знаками в виде металлического стержня длиной 57 см, забиваемой в грунт на 50 см.
   Для сооружений с продолжительностью строительства более 5 месяцев устанавливают в грунт ниже глубины промерзания круглые бетонные столбы с металлической трубой в центре и пластиной в верхней части.
   Заказчик поэтапно по акту с приложением к нему разбивочных схем передает подрядчику на местности геодезическую разбивочную основу не позднее, чем за 10 дней до начала выполнения строительных работ. Строительная организация должна обеспечивать сохранность всех геодезических знаков в ходе земляных работ. Для этой цели она производит разбивку контуров земляных сооружений и закрепление главных осей.
   До начала производства земляных работ представители строительной организации совместно с представителями заказчика проверяют правильность разбивки сооружений в натуре и составляют соответствующий акт с приложением к нему разбивочных схем.
   Разбивку котлована на местности начинают с закрепления кольями контуров его бровки и дна, используя для этого взаимно перпендикулярные крайние или центральные главные оси сооружения по разбивочной геодезической схеме и геометрические размеры котлована. После этого вокруг будущего котлована на расстоянии 2-3 метров от бровки устанавливают обноски, состоящие из врытых в грунт металлических или деревянных стоек и прикрепленных к ним строго по одному уровню реек-досок. На верхнюю кромку досок выносят створы осей и закрепляют их гвоздями или рисками. Периодически натягивая по обноске осевые проволоки, с помощью отвесов контролируют точность отрывки котлована, в дальнейшем осевые проволоки используют для устройства основания сооружения.
   Разбивку траншей для прокладки трубопроводов производят на основании геодезической разбивочной схемы, продольного и поперечного профилей. Закрепление на местности оси трассы производят вехами (длина 2-2,5 м), забиваемыми в грунт через 10 м на прямых и 5 м на кривых участках, а также в углах поворота трассы и местах расположения колодцев. В процессе отрывки уровень дна траншеи между смежными обносками контролируют с помощью ходовой визирки.

7. Организация водоотвода, водоотлива и искусственного понижения уровня грунтовых вод.

   Водоотвод необходим для защиты котлованов и траншей от затопления их ливневыми и талыми водами. Для водоотвода обычно используют расположенные с нагорной стороны резервы, кавальеры, а также специально устанавливаемые оградительные обвалования, водоотводящие канавы, лотки и системы дренажей. Канавы или лотки устраивают с продольным уклоном 0,002-0,003, а их размеры и виды креплений принимают в зависимости от расхода ливневых или талых вод и предельных значений неразмывающих скоростей их течения. Воду из всех водоотводящих устройств, а также от резервов и кавальеров отводят в пониженные места, удаленные от возводимых и существующих сооружений.
    Водоотлив. Предварительное осушение часто осуществляется при устройстве котлованов и траншей, поскольку большинство сооружений и сетей водоснабжения и водоотведения возводят либо в непосредственной близости от водоемов, либо в условиях обводненных и неучтойчивых грунтов. Выемки (котлованы и траншеи) при небольшом притоке грунтовых вод разрабатывают с применением открытого водоотлива, а если приток значителен и толщина водонасыщенного слоя, подлежащего разработке, большая, то до начала производства работ уровень грунтовых вод (УГВ) искусственно понижают с использованием различных способов закрытого, т.е. грунтового, водоотлива, называемого еще строительным водопонижением.
    Работы по строительному водопонижению во многом зависят от принятого метода механизированной разработки котлованов и траншей. Соответственно устанавливают очередность работ как по монтажу водоотливных и водопонизительных установок, их эксплуатации, так и по разработке котлованов и траншей. Например, если котлован размещен на берегу, в пределах поймы реки, то разработку его начинают только после монтажа водопонизительного оборудования, причем так, чтобы понижение уровня грунтовых вод опережало заглубление котлована на 1-1,5 м. Если котлован расположен непосредственно в русле реки (при строительстве, например, водозабора или насосной станции первого подъема), то до работ по водопонижению котлован ограждают со стороны воды специальными дамбами (перемычками). Работы по осушению при этом складываются из удаления воды из отгороженного котлована и последующей откачки воды, фильтрующей в котлован.
    Начальное осушение котлованов требуется после ограждения их перемычками. При этом объем воды, подлежащий откачке,

W = V+qt
где V - объем воды в котловане, м³; q - приток воды в котловане, м³/ч; t - продолжительность осушения котлована, ч.
    По величине объема начального водоотлива подбирают тип и количество насосных агрегатов. Обычно для откачки воды из неглубоких котлованов, когда глубина воды в них не превышает высоты всасывания, применяют стационарные центробежные насосы, в том числе консольного типа K, размещаемые на перемычке, а при больших глубинах используют плавучие или передвижные насосные установки.
    В процессе осушения котлована очень важно правильно выбрать скорость откачки воды, так как очень быстрое осушение может вызывать повреждение перемычек, откосов и дна котлована. Опыты показывают, что в первые дни откачки интенсивность понижения уровня воды в котлованах из крупнозернистых и скальных грунтов не должна превышать 0,5-0,7 м/сут, из среднезернистых - 0,3-0,4 и в котлованах из мелкозернистых грунтов 0,15-0,2 м/сут. В дальнейшем откачку можно увеличить до 1-1,5 м/сут, но на последних 1,2-2 м глубины откачку воды следует замедлить.
    Открытый водоотлив предусматривает откачку притекающей воды непосредственно из котлована или траншей. Способ применим в скальных, обломочных, галечниковых и гравийных грунтах, устойчивых против фильтрационных деформаций.
    При открытом водоотливе грунтовая вода, просачиваясь через откосы и дно котлована, поступает в водосборные канавы и по ним в приямки (зумпфы), откуда ее откачивают насосами (рис. 11.6, а). Размеры приямков в плане в целях удобства их очистки принимают 1х1 или 1,5х1,5 м, а глубину от 2 до 5 м, в зависимости от требуемой глубины погружения водоприемного рукава насоса. Минимальные размеры приямка назначают из условия обеспечения непрерывной работы насоса в течение 10 мин. Приямки в устойчивых грунтах крепят деревянным срубом из бревен (без дна), а в оплывающих - шпунтовой стенкой и на дне его устраивают обратный фильтр. Примерно также крепят траншеи в неустойчивых грунтах при использовании открытого водоотлива (рис. 11.6, б). Число приямков зависит от расчетного притока воды к котловану и производительности насосного оборудования.
    Приток воды к котловану (или дебит) рассчитывают по формулам установившегося движения грунтовых вод.

Открытый водоотлив из котлована и траншеи

1 - дренажная канава; 2 - приямок (зумпф); 3 - пониженный уровень грунтовых вод; 4 - дренажная пригрузка; 5 - насос; 6 - шпунтовое крепление; 7 - инвентарные распорки; 8 - всасывающий рукав с сеткой (фильтром)

    Для совершенных котлованов (когда их дно доходит до водоупора) приток воды (м³/сут) при ьезнапорном режиме рассчитывают по формуле Дюпюи
Для совершенных котлованов (когда их дно доходит до водоупора) приток воды (м3/сут) при ьезнапорном режиме рассчитывают по формуле Дюпюи,
где k - коэффициент фильтрации водонасосного пласта, м/сут; Н - толщина безнапорного водонасосного пласта, м; R - радиус депрессии, м; r0 - приведенный радиус котлована, м.
Значение приведенного радиуса для котлованов, имеющих в плане прямоугольную форму,
Значение приведенного радиуса для котлованов, имеющих в плане прямоугольную форму, ,
где коэффициент, зависящий от соотношения B/L (B и L - ширина и длина котлована, м). - коэффициент, зависящий от соотношения B/L (B и L - ширина и длина котлована, м).

B/L 0 0,2 0,4 0,6 0,8 1,0
коэффициент, зависящий от соотношения B/L (B и L - ширина и длина котлована, м). 1 1,12 1,16 1,18 1,18 1,18

    Для котлованов неправильной формы
Для котлованов неправильной формы,
где F - площадь реального котлована, м².
Когда котлован не доходит до водоупора (несовершенные котлованы), приток воды в напорных условиях определяют по формуле В.М. Шестакова
Когда котлован не доходит до водоупора (несовершенные котлованы), приток воды в напорных условиях определяют по формуле В.М. Шестакова
где m - толщина напорного водоносного пласта, м; S - заглубление дна котлована относительно неподвижного уровня грунтовых вод, м.
В случае притока к несовершенному котловану безнапорных вод его величину вычисляют по вышеприведенным формулам, рассматривая приток выше дна котлована как безнапорный к совершенному котловану, а поступающий через дно - как напорный.
Коэффициенты фильтрации отдельных слоев грунта определяют, как правило, в процессе инженерных гидрогеологических изысканий, но для предварительных расчетов можно воспользоваться следующими ориентировочными значениями k, м/сут.: для галечника - 200; гравия - 100-200; песка крупного и гравелистого - 50 - 100; среднезернистого - 1- - 25 и мелкозернистого - 2 - 10; супеси - 0,2 - 0,7; суглинка - 0,005 - 0,4; глины - 0,005 и менее. Определив приток воды к котловану, уточняют тип и марку насосов, их количество. При глубине выемок более 7 м применяют как напорные центробежные насосы, так и специальные напорные погружные насосы типа "Гном", способных откачивать загрязненные воды. Насосы этого типа с герметически закрытым двигателем, опущенные на дно приямков, могут работать непрерывно практически без обслуживания и смазки.
Количество насосов или насосных установок для водоотлива
Количество насосов или насосных установок для водоотлива
где Q - расчетный приток воды к котловану, м³/ч; фи - коэффициент резерва мощности насосных установок, равный 1,5; П - производительность насосной установки.
Системой насосных установок качают воду в водосборный коллектор и по нему отводят ее за пределы котлована. Открытый водоотлив довольно эффективный и простой способ осушения котлованов и траншей. Однако возможно разрыхление или разжижения грунтов в основании и унос части грунта фильтрующейся водой.
Поэтому на практике во многих случаях чаще применяют различные способы искусственного понижения уровня грунтовых вод, т.е. грунтового водоотлива, исключающего просачивание воды через откосы и дно котлована.
Искусственное понижение уровня грунтовых вод предполагает устройство системы дренажей, трубчатых колодцев, скважин, использование иглофильтров.
Среди остальных средств водопонизительного оборудования широко используются легкие иглофильтровые установки (ЛИУ), эжекторные водопонизительные установки (ЭВУ), системы скважин (СС) с артезианскими и глубинными насосами и установки вакуумного водопонижения (УВВ). Все перечисленные средства предусматривают забор воды из грунта через цепь расположенных скважин с трубчатыми водоприемниками, соединенных коллектором, насосами (насосными станциями) для откачки воды и отводящим трубопроводом.
Способы водопонижения и тип применяемого оборудования выбирают в зависимости от глубины разработки котлована (траншеи), инженерно-геологических и гидрогеологических условий площадки, сроков строительства, конструкции сооружения и технико-экономических показателей. Для такого выбора можно воспользоваться рекомендациями, приведенными в табл. 11.7.
Расчет водопонизительных установок, расположенных по контуру котлована, начинают с определения притока воды к котловану q. Приток воды (м³/сут) совершенных колодцев по периметру котлована в безнапорных водах
Расчет водопонизительных установок, расположенных по контуру котлована, начинают с определения притока воды к котловану q. Приток воды (м3/сут) совершенных колодцев по периметру котлована в безнапорных водах
где k- коэффициент фильтрации, м/сут; H- толщина безнапорного водоносного пласта или высота непониженного пьезометрического уровня над водоупором, м; hк - высота понижения уровня грунтовых вод в центре осушаемого участка, считая от нижнего водоупора, м.
Глубина воды в колодцах, м
Глубина воды в колодцах, м
где n - число колодцев (скважин).

Таблица 11.7 Выбор способов водопонижения

Характеристика грунта
Коэффициент фильтрации k,
м/сут
Рекомендуемые способы водопонижения при глубине понижения уровня грунтовых вод, м
до 4 - 5
до 18 - 20
свыше 20
Глина
---
Электроосушение
Суглинок
0,005 - 0,4
Легкие одноярусные ЛИУ и эжекторные иглофильтры
Многоярусные ЛИУ и эжекторные иглофильтры
---
Супеси
0,2 - 0,7
Песок:
мелкозернистый
мелкий
средний
крупный
гравелистый

1,2 - 2,0
2,0 - 10,0
10,5 - 25,0
25,0 - 75,0
50 - 100

Одноярусные ЛИУ


Буровые скважины с центробежными насосами

Многоярусные ЛИУ и эжекторные иглофильтры

---

Буровые колодцы с артезианскими погружными насосами
Гравий:
с песком
чистый

75 - 150
100 - 200
Поверхностный водоотлив
Буровые скважины с погружными насосами

    Аналогично, общий дебит совершенных колодцев, расположенных по периметру котлованов, разрабатываемых в напорных пластах,
Аналогично, общий дебит совершенных колодцев, расположенных по периметру котлованов, разрабатываемых в напорных пластах
где m - толщина напорного водоносного слоя, м.
    Глубина воды в колодцах при этом
 Глубина воды в колодцах
    Далее задачу расчета контурной водопонизительной установки решают методом подбора. Вначале задаются некоторым числом скважин n и понижением уровня вод в них. По вышеприведенным формулам определяют общий дебит Q и каждой скважины Q' = Q/n. Затем по формулам для h0 находят высоту пониженного уровня в центре котлована или траншеи. Варьируя числом скважин и понижениями, выбирают такую схему, при которой в центре осушаемого участка достигается заданное положение уровня грунтовых вод.
    Грунтовый водоотлив, или искусственное водопонижение осуществляют, когда осушаемые породы имеют достаточную водопроницаемость, характеризующуюся коэффициентами фильтрации (обычно не менее 1 - 2 м/сут). применить его в грунтах с коэффициентами фильтрации менее 1 - 2 м/сут нельзя из-за малых скоростей движения грунтовых вод. В этих случаях используют вакуумирование или способ электроосушения (электроосмос).
    Иглофильтровый способ предусматривает использование для откачки воды из грунта часто расположенных скважин с трубчатыми водоприемниками малого диаметра - иглофильтров, соединенных общим всасывающим коллектором с общей (для группы иглофильтров) насосной станцией. Для искусственного понижения УГВ на глубину 4 - 5 м в песчаных грунтах применяют легкие иглофильтровые установки. При этом для осушения траншей шириной до 4,5 м используют используют однорядные иглофильтровые установки (рис. 11.7, а), а при устройстве более широких траншей (например, для прокладки коллекторов) - двухрядные (рис. 11.7, б). Для осушения котлованов применяют замкнутые по контуру установки (рис. 11.7, в). При необходимости понижения уровня воды на глубину более 5 м применяют двух- и трехъярусные иглофильтровые установки (рис. 11.7, г).
    В этом случае вначале вводят в действие первый (верхний) ярус иглофильтров и под его защитой отрывают верхний уступ котлована, после чего монтируют второй (нижний) ярус иглофильтров и отрывают второй уступ котлована и т.д. После ввода в действие каждого последующего яруса иглофильтров предыдущие можно отключить и демонтировать. Применение иглофильтров может оказаться эффективным и для водопонижения в слабопроницаемых грунтах, если под ними залегает более водопроницаемый слой. При этом иглофильтры заглубляют в нижний слой (рис. 11.7, д) с обязательной их обсыпкой.

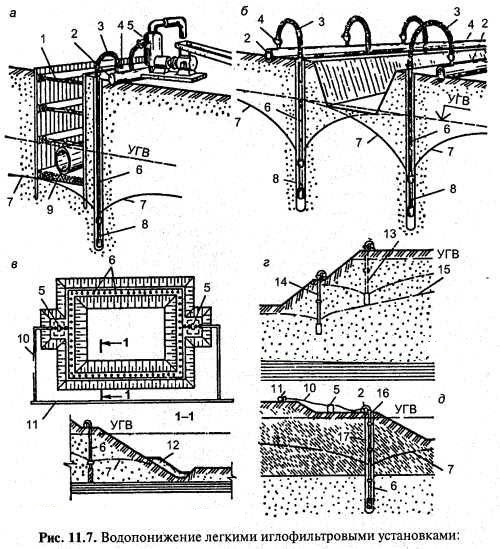

Водопонижение легкими иглофильтровыми установками
1 - траншея с креплениями; 2 - всасывающий коллектор; 3 - соединительные патрубки (шланги); 4 - кран или вентиль; 5 - насосный агрегат; 6 - иглофильтры; 7 - пониженный уровень грунтовых вод; 8 - водоприемное фильтровое звено иглофильтра; 9 - проложенный трубопровод в траншее; 10 - напорный трубопровод; 11 - сборный трубопровод; 12 - дренажная пригрузка; 13 - иглофильтры верхнего яруса; 14 - то же, нижнего яруса; 15 - конечное положение депрессионной поверхности грунтовых вод; 16 - глиняный тампон; 17 - песчано-гравийная обсыпка

    Легкие иглофильтровые установки (рис. 11.8, а) помимо иглофильтров включают также водосборный коллектор, объединяющий их в одну водопонизительную систему, центробежные насосные агрегаты и отводящий трубопровод. Иглофильтр (см. рис. 11.8, в) состоит из фильтрового звена, через которое из грунта поступает вода, надфильтровой колонны (трубы) и наконечника с зубчатой коронкой. К надфильтровой стальной трубе диаметром 50 мм и длиной 7-8,5 м внизу присоединяют фильтровое звено, а вверху - гибкий рукав. Фильтровое звено длиной 1,25 м состоит из двух труб (рис. 11,8, в,г): внутренней сплошной диаметром 38 мм и наружной диаметром 50 мм с отверстиями. Наружная труба обернута фильтрующей и защитной сеткой и выполнена внизу в виде наконечника, внутри которого размещается кольцевой и шаровой клапаны.
Оборудование легких иглофильтровых установок
а - общий вид иглофильтровой установки; б - погружение иглофильтров; в - водоприемное фильтровое звено иглофильтра в процессе откачки воды; г - то же, при гидравлическом погружении иглофильтра; д - иглофильтр в собранном виде; 1 - гибкое соединение иглофильтра со всасывающим коллектором; 2,3 - насосный агрегат; 4 - опора; 5 - иглофильтры; 6 - кран; 7 - коллектор; 8 - шланг; 9 - колонна для наращивания; 10 - скважина; 11 - фильтровое звеноиглофильтра; 12 - надфильтровая труба; 13 - конец надфильтровой трубы; 14 - внутренняя труба; 15 - шайба; 16 - муфта; 17 - резиновое кольцо; 18 - наружная перфорированная труба; 19 - проволочная обмотка; 20 - сетка; 21 - кольцевой клапан; 22 - седло клапана; 23 - шаровой клапан; 24 - ограничитель; 25 - наконечник с зубчатой коронкой

    Погружают легкие иглофильтры на глубину 7-8 м чаще всего гидравлическим способом. При этом собранный иглофильтр с присоединенным к нему шлангом от насоса поднимают краном в вертикальное положение (см. рис. 11.8, б), после чего включают насос. Вода, нагнетаемая по внутренней трубе иглофильтра (см. рис. 11.8, г), отталкивает шаровой клапан 23 (кольцевой клапан 21 при этом закрывает доступ в пространство между наружной и внутренней трубами) и поступает к наконечнику 25, выйдя из которого с большой скоростью размывает грунт. В результате образуется скважина, в которую опускают иглофильтр. Расстояния между иглофильтрами принимают в зависимости от схемы их расположения (кольцевой или линейный), глубины водопонижения, типа насосного агрегата и гидрогеологических условий, но обычно эти расстояния равны 0,75; 1,5 , а иногда и 3 м.
    Откачку воды из системы с легкими иглофильтрами производят насосным агрегатом, состоящим из центробежного насоса, соединенного с вакуум-насосом или вихревым самовсасывающим насосом. при откачке воды шаровой клапан 23 иглофильтра (см. рис. 11.8, в) под влиянием вакуума поднимается, а кольцевой клапан 21 опускается, открывая грунтовой воде, поступающей во внутреннюю трубу через отверстия наружной трубы фильтра.
    На практике применяют легкие иглофильтровые установки различных типов, но наибольшее распространение получили ЛИУ-3, ЛИУ-5 и ЛИУ-6 производительностью соответственно 60, 120 и 140 м³/ч с комплектом 60-100 иглофильтров.
    Эжекторные иглофильтровые установки (рис. 11.9, а) откачивают воду из скважин с помощью водоструйных насосов-эжекторов, работающих по принципу передачи энергии одним потоком воды другому. ЭИУ используются для понижения УГВ одним ярусом на глубину от 8 до 20 м в грунтах с k>2-3 м/сут. Установки состоят из иглофильтров с эжекторными водоподъемниками (рис. 11.9, б), распределительного трубопровода (коллектора) и центробежных насосов. Эжекторные водоприемники, помещенные внутри иглофильтров (рис. 11.9, в), приводятся в действие струей рабочей воды, нагнетаемой в них насосом под давлением 0,6-1,0 МПа через коллектор.

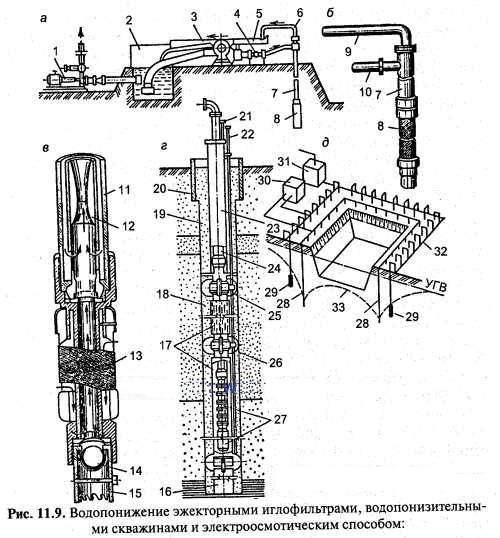

Водопонижение эжекторными игловильтрами, водопонизительными скважинами и электроосмотическим способом
а - эжекторная иглофильтровая установка; б - эжекторный иглофильтр; в - его фильтровое звено; г - открытая водопонизительная скважина; д - схема электроосмотического водопонижения; 1 - низконапорный насос; 2 - циркуляционный резервуар; 3 - высоконапорный насос; 4 - распределительный трубопровод; 5 - сливный лоток; 6 - трубопровод; 7 - эжекторный иглофильтр; 8 - водоприемное фильтровое звено; 9 - водоотводящая труба; 10 - труба от насоса; 11 - наружная труба; 12 - диффузор с насадкой; 13 - сетка; 14 - шаровой клапан; 15 - наконечник с зубчатой коронкой; 16 - отстойник; 17 - просеченный лист; 18 - песчано-гравийная обсыпка; 19 - местный песчаный грунт; 20 - кондуктор; 21 - пьезометр для замера уровня воды в скважине; 22 - то же, в обсыпке; 23 - надфильтровая труба; 24 - водоподъемные трубы; 25 - направляющие фонари; 26 - муфта; 27 - насосный агрегат; 28 - трубы-аноды; 29 - иглофильтры-катоды; 30 - двигатель-генератор; 31 - насосный агрегат; 32 - всасывающий коллектор; 33 - пониженный уровень грунтовых вод

Рабочая вода поступает в кольцевой зазор между внутренней и натужной колонной труб иглофильтра и далее к входному окну эжектора12, состоящего из насадки, камеры смещения, горловины и диффузора. Рабочая вода, выходя из насадки с большой скоростью, вследствие внезапного расширения струи создает разрежение и подсасывает из внутренней трубы грунтовую воду, смешиваясь с ней, и подает ее вверх. Как видно из схемы эжекторной установки (см. рис. 11.9, а), вода, выбрасываемая из иглофильтров, поступает в лоток и затем сливается в циркуляционный резервуар, откуда часть воды вновь засасывается насосом, а остальная часть сбрасывается за пределы строительной площадки.
    Эжекторный иглофильтр (см. рис. 11.9, б) состоит из надфильтровых труб диаметром 2,5 (ЭИ-2,5) или 4 дюйма (ЭИ-4), фильтрового звена (см. рис 11.9, в), из внутренних колонн водоподъемных труб, к нижнему концу которых прикреплен эжекторный водоподъемник. Призводительность эжекторных иглофильтров ЭИ-2,5 и ЭИ-4 при напоре рабочей воды 0,6-1 МПа составляет соответственно 0,1-1,8 и 2,9-5,1 л/с.
    Погружают эжекторные иглофильтры, так же как и легкие, гидравлическим способом. Расстояние между иглофильтрами определяется расчетом, но в среднем оно равно 5-15 м.
    Выбор оборудования иглофильтровых установок, а также типа и числа насосных агрегатов производят в зависимости от величины ожидаемого притока грунтовых вод Q и требований ограничения длины коллектора, обслуживаемого одгим насосом.
    Электроосмотическое водопонижение, или электроосушение, основано на использовании в целях усиления эффекта водоотдачи явления электроосмоса, т.е. способности воды двигаться под воздействием поля постоянного тока в порах грунта от анода к катоду. Его используют в слабопроницаемых (глинистых, илистых, суглинистых) грунтах, имеющих коэффициенты фильтрации менее 1 м/сут при ширине котлована до 40 м. при этом вначале по периметру котлована на расстоянии 1,5 м от его бровки и с шагом 0,75-1,5 м погружают иглофильтры-катоды соединенные с отрицательным полюсом источника постоянного тока, а затем с внутренней стороны контура этих иглофильтров на расстоянии 0,8 м от них с таким же шагом, но со смещением, т.е. в шахматном порядке, погружают стальные трубы или стержни-аноды, соединенные с положительным полюсом (см. рис. 11.9, д). причем и иглофильтры, и трубы (стержни) погружают на 3 м ниже необходимого уровня водопонижения. Рабочее напряжение системы, исходя из требований техники электробезопасности, не должно превышать 40-60 В.
    при пропускании постоянного тока вода, заключенная в порах грунта, передвигается от анода к катоду, благодаря чему коэффициент фильтрации его возрастает в 5-25 раз, а уровень напора в массиве грунта снижается, что в целом значительно повышает эффективность работы иглофильтровой установки. Котлованы начинают разрабатывать обычно через трое суток после включения системы электроосушения, а в дальнейшем работы в котловане можно вести при работе этой системы.
    Открытые (соединяющиеся с атмосферой) водопонизительные скважины, оборудованные насосами, применяют в тех случаях, когда требуются большие глубины понижения УГВ, а также когда использование иглофильтров затруднительно из-за больших притоков, необходимости осушения больших площадей и стесненности территории. Основным конструктивным элементом скважины-колодца является фильтровая колонна (см. рис. 11.9, г), состоящая из фильтра, отстойника, надфильтровых труб, внутри которых размещен насос. Для откачки воды из скважин применяют артезианские турбинные насосы типа АТН, а также глубинные насосы погружного типа (с погружным электродвигателем).
    Вакуумный способ водопонижения, при котором в зоне иглофильтра создается устойчивый вакуум, применяют для осушения мелкозернистых грунтов (пылеватых и глинистых песков, супесей, легких суглинков, илов, лессов), имеющих малые коэффициенты фильтрации (0,01-3 м/сут). при необходимости понижения УГВ до 7 м применяют установки вакуумного водопонижения (рис. 11.10) типа УВВ с легкими иглофильтрами, снабженными воздушными трубками, а при глубине понижения до 10-12 м - эжекторными иглофильтрами с обсыпкой. Эжекторные вакуумные водопонизительные установки типа ЭВВУ с вакуумными концентрическими скважинами позволяют достигать понижения уровня грунтовых вод до 20-22 м.
    В установках УВВ для создания во всасывающем коллекторе устойчивого вакуума применяют водовоздушный эжектор, а для откачки воды - водоводяной эжектор. Они питаются рабочей водой, поступающей от центробежного насоса.

8. Способы искусственного закрепления и замораживания грунтов.

    Закрепление грунтов производится в целях повышения их прочности и устойчивости или придания им водонепроницаемости. Для этого используют способы цементации, глинизации, битумизации, сликатизации, смолизации и термического закрепления. В сложных гидрогеологических условиях применяют искусственное замораживание грунтов.
Передвижные установки вакуумного водопонижения
а - схема водопонижения с помощью установки ПУВВ-1М; б - то же, установки ПУВВ-3Д; в - установка ПУВВ-4; 1 - водосборный коллектор; 2 - соединительный рукав; 3 - водоструйный насос; 4 - рукава; 5 - передвижной насосный агрегат; 6 - кривая депрессии; 7 - иглофильтры; 8 - сбросной рукав; 9 - приводная станция; 10 - опоры; 11 - распределительная камера; 12 - датчик уровня; 13 - вакуумная камера; 14 - агрегат водоструйного насоса; 15 - центробежный насос; 16 - двигатель внутреннего сгорания; 17 - ходовая часть; 18 - клапан

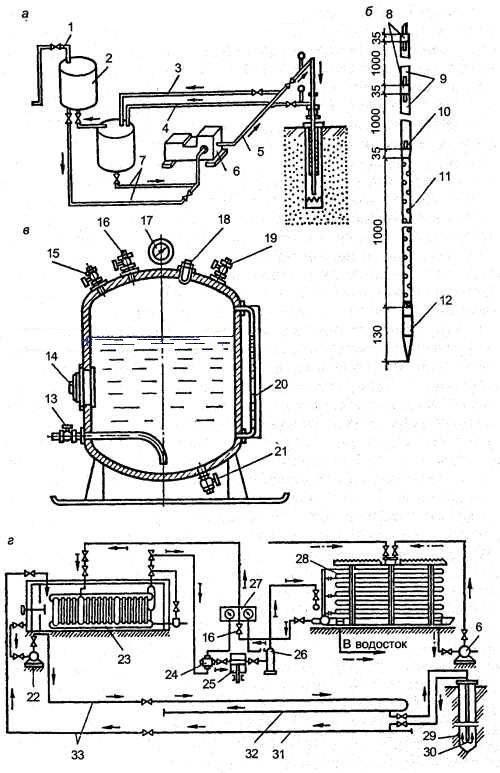

    Цементацию, глинизацию, битумизацию трещиновых скальных, а также песчаных и гравелистых грунтов производят путем нагнетания в них заполняющих (тампонажных) растворов через инъекторы, установленные в пробуренных скважинах.
    Для цементации применяют специальные составы цементных, цементно-песчаных или цементно-глинистых тампонажных растворов с использованием портландцемента марки не ниже 300, а для глинизации - глиносиликатные и бетонито-силикатные растворы. Нагнетают цементизированные и глинистые растворы под давлением до 10 МПа специальными насосами, а при давлении до 1,5 МПа - диафрагмовыми насосами.
    Растворы в закрепляемые грунты нагнетают гидравлическими или пневматическими способами с использованием при первом из них насосов высокого давления, а при втором - компрессоров (нагнетание сжатым воздухом). Однако на практике чаще применяют гидравлический способ с нагнетанием раствора по циркуляционной и нажимной (бесциркуляционной) схемам. При циркуляционной схеме (рис. 11.11, а) раствор в скважину подают под давлением, часть которого поглощается трещинами, а избыток его возвращается из скважины в растворосмеситель. При нажимной схеме раствор в скважину попадает по мере его поглощения трещинами.
    Битумизацию грунтов с нагнетанием горячего битума производят насосами в пробуренные скважины с помощью установленных в них инъекторов, обеспечивающих подогрев битума в стволе скважины. Битум нагнетают с постепенным увеличением давления, обычно в несколько циклов, с перерывами для остывания битума.
    Силикатизацию и смолизацию грунтов производят путем нагнетания через систему инъекторов водных растворов силиката натрия или смолы с отвердителем.
    Глубина нагнетания растворов зависит от способа погружения инъекторов, характера и степени однородности грунта. при силикатизации и смолизации песчаных грунтов растворы нагнетают вначале в первый ряд инъекторов, затем во второй и т.д., а в рядах нагнетание производят через один инъектор. При двухрастворной силикатизации жидкое стекло и раствор хлористого кальция нагнетают сначала в нечетные ряды инъекторов, а затем в четные. Каждый раствор нагнетают отдельным насосом; смешение их в баках, шлангах, насосах и инъекторах не допускается. Инъекторы после окончания работ извлекают из грунта гидравлическим домкратом или винтовым шарнирным станком.
    Термическое закрепление грунтов осуществляют путем нагнетания в пробуренные скважины высокотемпературных газов. Способ применяют для упрочнения маловлажных посадочных грунтов. Максимальная температура в скважине не должна превышать 900-1000 град. C. При образовании трещин в грунте их заделывают местным грунтом с плотным утрамбовыванием.
Искусственное закрепление и замораживание грунтов
Рис. 11.11. Искусственное закрепление и замораживание грунтов:
а - схема цементации грунтов; б - инъектор для силикатизации и смолизации грунтов; в - пневматическая установка непрерывного действия для силикатизации грунтов; г - схема замораживания грунтов; 1 - подача воды; 2 - растворосмеситель; 3 - возвратная труба при бесциркулярном способе нагнетания; 4 - то же, при циркулярном способе; 5 - нагнетательная труба; 6 - циркуляционный насос; 7 - всасывающие трубы; 8 - основной ниппель; 9 - глухое звено; 10 - переходный ниппель; 11 - перфорированное звено; 12 - наконечник; 13 - подача сжатого воздуха; 14 - люк; 15 - подача раствора к инъектору; 16 - вентиль регулирования давления; 17 - манометр; 18 - предохранительный клапан; 19 - подача рабочего раствора; 20 - водомерное стекло; 21 - контрольный вентиль; 22 - насос подачи рассола; 23 - испаритель; 24 - грязеуловитель; 25 - компрессор; 26 - маслоотделитель; 27 - манометрическая станция; 28 - конденсатор; 29 - замораживающая колонка; 30 - питающая труба; 31 - коллектор; 32 - распределитель; 33 - рассолопроводы

    Искусственное замораживание грунтов заключается в создании искусственного прочного и водонепроницаемого ограждения в плане любой формы из замороженного грунта, препятствующего проникновению грунтовой воды или водонасыщенных неустойчивых грунтов в котлован при производстве строительных работ. Для замораживания грунтов по периметру котлована через толщу водоносных грунтов бурят скважины с заглублением на 2-3 м в водоупорный слой, а затем в скважины опускают замораживающие трубы (колонки), нижний конец которых герметически заварен в виде конуса. В колонку опускают трубы меньшего диаметра (питающие) с открытым нижним концом, не доходящим до дна на 40-50 см. Питающие трубы колонок подключают к специальным трубам - рассолопроводам, соединенным с замораживающей (холодильной) станцией. По трубам и колонкам циркулирует раствор хлористого кальция (рассол), обладающий способностью оставаться в жидком состоянии при отрицательных температурах (рис. 11.11, г). На замораживающей станции рассол охлаждают и насосом нагнетают в распределитель, откуда он равномерно распределяется по питающим трубам колонок. Достигнув дна колонки, рассол под давлением поднимается вверх по зазору между питающей трубой и замораживающей колонкой. при этом происходит теплообмен, т.е. рассол отнимает тепло у грунта, окружающего колонку, понижает его температуру и постепенно его замораживает. Затем рассол снова поступает в коллектор и на замораживающую станцию для нового охлаждения, и цикл повторяется. В результате вокруг каждой колонки образуется массив замороженного грунта в виде цилиндров, объем которых в процессе дальнейшего замораживания увеличивается, и они, смерзаясь, образуют сплошной и замкнутый массив замороженного грунта вокруг котлована. Чтобы он не размораживался, холодильная станция должна работать в течение всего периода строительства.
    В качестве хладагента в холодильных станциях используют в основном аммиак, редко фреон или жидкий азот. Толщину стен и объем ледогркнтового ограждения, а также мощность холодильной установки (станции) определяют статическими и теплотехническими расчетами. Расстояние между замораживающими колонками по периметру котлована принимают при однорядном их расположении 1-1,5 м, а между рядами (при многорядном расположении) - 2-3 м.

9. Выбор одноковшового экскаватора для устройства выемок.


Выбор экскаватора производят в зависимости от вида земляных работ на объекте. Первоначально тип экскаватора, требуемый для конкретного случая, устанавливают после изучения вида, размера, конфигурации и объема выемки, основных характеристик грунтов и трудоемкости их разработки; наличия и характера грунтовых вод и рекомендуемого способа понижения их уровня; технологических особенностей и условий выполнения земляных работ, а также с учетом области применения (вид и условия работы) сменного оборудования одноковшовых экскаваторов. Если окажется, что для выполнения одной и той же рыботы равнозначно подходят два, три и более типов сменного оборудования, то предпочтительно делать выбор в следующем порядке: прямая лопата, драглайн, обратная лопата, погрузчик и др.
Далее, исходя из требований максимальной выработки механизма, определяют необходимый объем ковша экскаватора. Выработка механизма в основном определяется продолжительностью рабочего цикла и количеством грунта, разрабатываемого за один цикл. Следовательно, при выборе экскаватора объем ковша должен быть максимальным, а время для его наполнения - минимальным. Выполнение этих требований в конкретных условиях обеспечивается, когда ковш определенного объема в процессе выработки грунта в откосе будет за одно движение наполняться с верхом в момент выхода его из забоя на поверхность. Такое наполнение ковша будет в основном зависеть от его объема, трудоемкости разработки грунта и глубины копания. Эта взаимосвязь установлена опытным путем и приведена в табл. 11.8 и 11.9.

Таблица 11.8 Наименьшая высота забоя, Нз.м, обеспечивающая наполнение ковша с верхом

Тип лопаты
Группа грунта
При вместимости ковша, м³
0,4
0,5
0,8
1,0
1,6
2,0
3,0
4,0
Прямая лопата
I, II
1,5
1,5
2,5
3
3
3,5
3,5
4
III
2,5
2,5
3,5
4,5
4,5
4,5
5
5,5
IV
3,0
3,5
5,5
6
6
6,5
6,5
7
Обратная лопата
I, II
1,2
1,5
1,8
2,2
2,5
3
---
---
III
1,8
2
2
3
3,5
4
---
---


Таблица 11.9 Длина пути волочения ковша на откосе забоя, Lн, м обеспечивающая наполнение его с верхом

Вместимость ковша драглайна, м³
Для групп разрабатываемого грунта
I-II
III
IV-V
0,4
3
4
4,5
0,8
4
5
5,5
1,0
4
5,5
6
1,5
5
6
6,5
2,5
5,5
7
8


Зная глубину разработки выемки (Н), группу грунтов и тип экскаватора, можно определить наибольшую вместимость ковша. Учитывая особенность разработки грунта и наполнения ковша экскаватора с гидравлическим приводом, наименьшую высоту забоя можно принять выше на 30-40%. В этом случае требуемую вместимость ковша экскаватора определяют по табл. 11.8, исходя из условий величины глубины разработки.
Для определения наибольшей емкости ковша экскаватора-драглайна можно воспользоваться данными табл. 11.9.
Сначала длину откоса Lн находят в зависимости от глубины выемки (Н), и угла естественного откоса для конкретной группы грунта. Затем для полученного значения Lн по табл. 11.9 выбирают ковш наибольшей вместимость. После этого в зависимости от типа экскаватора и вместимости ковша по справочникам выбирают марку экскаватора с учетом требований к радиусу и высоте выгрузки грунта и условий проходимости экскаватора.

10. Расчет транспортных средств для отвозки грунта.


Для транспортировки грунта на расстояние свыше 0,5 км в комплекте с экскаватором могут быть использованы автосамосвалы, тракторы с прицепами и полуприцепами.
Необходимая грузоподъемность транспортных средств определяется в зависимости от объема ковша экскаватора, расстояния перевозки и объема разработки грунта.
При этом стремятся, чтобы вместимость кузова выбранного автосамосвала была равна 3-6 ковшам грунта.
Количество автосамосвалов или автопоездов N, необходимое для бесперебойной работы экскаватора,
Количество автосамосвалов или автопоездов N, необходимое для бесперебойной работы экскаватора,
где Пэ - эксплуатационная производительность экскаватора, м³/смен; G - объем грунта, перевозимого автосамосвалом за один рейс, м³; Т - число часов работы экскаватора в смену; n - число рейсов в час;
n - число рейсов в час
где 1 - один час; tр - продолжительность рейса; l - расстояние от забоя до места выгрузки, км; vг, vп - скорость соответственно груженого и порожнего автосамосвалов, км/ч; tп, tраз - время погрузки и разгрузки с учетом маневровых операций, ч.

НАША ТЕХНИКА И ЦЕНЫ

Цены Указаны По принципу "ДО", могут быть меньше.

Заправка производится из расчета 150 км. из них 20 км подача на объект.
Пробег более 150 км расценивается дополнительно по 9 грн. за каждый км.
За работу в выходные дни (суббота, воскресенье) + 10% к стоимости услуги.
За перевозку негабаритных грузов, буксировка "бытовок" + 15%.
За работу в ночное время дополнительная наценка + 10% стоимости услуги.

Услуги автокрана

подъем строительных материалов, грузов, оборудования
монтаж линий электропередач, монтаж опор

В наличии имеются следующие Автокраны Цена грн. за
Минимальный заказ в сменах: 0,5 Длительность смены, часы: 8 смену час
«ЗИЛ» КС-3575ГЯ Грузоподъёмность 12 тонн, стрела 14 м. 3600 450
«КАМАЗ» КС-4572 Грузоподъёмность 16 тонн, стрела 18 м. 4200 525
«МАЗ» КС3577А Грузоподъёмность 16 тонн, стрела 18 м. 4000 500

Услуги самосвалов

вывоз грунта и прочих сыпучих материалов (песок, щебень, гарцовка и т.д.)
вывоз строймусора, вывоз снега
перевозка габаритных грузов, транспортировка техники

В наличии имеются следующие марки Самосвалов Цена грн. за
Минимальный заказ в сменах: 0,5 Длительность смены, часы: 8 смену час
«КРАЗ»-256 Б1 Грузоподъемность - 13.5 тонн 3600 450
«МАЗ»-5551 Грузоподъемность - 10 тонн 2800 350
«МАЗ»-551605 Грузоподъемность - 20 тонн 4200 525
В наличии имеются такие марки Бортовых, Тягачей
«КАМАЗ» 5410 полуприцеп 16 тонн длинномер 10 м. 4200 525

Услуги экскаваторов

копка котлованов, рытье траншей;
загрузка на самосвалы грунта, мусора и прочее;
демонтаж строений.

В наличии имеются следующие Экскаваторы Цена грн. за
Минимальный заказ в сменах: 0,5 Длительность смены, часы: 8 смену час
На колесном ходу
ЭО-3322 Вместимость ковша, 0,65 м³ 5000 625
ЭО-4321 Вместимость ковша, 1 м³ 6500 800
ЭО-2621 «Беларусь»
Вместимость ковша, 0,25 м
³,  глубина копания, 4,2 м.
2800 350
ЭО «Борекс» Вместимость ковша, 0,6 м³ 3400 425
На гусеничном ходу
ЭО-10011 «Драглайн» (Шарбаба) Шар-баба 10000 1250
ЭО-4111 «Драглайн»
Вместимость ковша, 1,2 м
³,  глубина копания, 9,0 м.
12000 1500
ЭО Хундай - Hyundai Вместимость ковша, 1,4 м³ 7500 935
ЭО Хундай - Hyundai Вместимость ковша, 1,6 м³ 8000 1000
ЭО Дусан - Doosan Вместимость ковша, 2 м³ 9800 1225
ЭО Хундай - Hyundai + гидромолот 2,1 т. 10800 1350
«Драглайн» Для чистки водоемов 12000 1500

Услуги бульдозеров

планирование площадей, удаление пней, выравнивание площадок

В наличии имеются следующие Бульдозеры Цена грн. за
Минимальный заказ в сменах: 0,5 Длительность смены, часы: 8 смену час
ДЗ-110 (Т130) 5000 625
ДТ-75 3500 435
Экскаватор ЭО Хундай + гидромолот Экскаватор ЭО Хундай на марше
 Экскаватор Хундай HYUNDAI

 Гидромолот

2 т.
 Глубина копания 8 м.
 Смена/Час грн. 10800/1350
 Экскаватор ЭО HYUNDAI

 Объем ковша

1,6 м³.
 Глубина копания 10 м.
 Смена/Час грн. 7500/935
Экскаватор ЭО Дусан - Doosan Бульдозер ДТ-75
 Экскаватор Doosan DX300

 Объем ковша

2 м³.
 Глубина копания 8 м.
 Смена/Час грн. 9800/1225
 Бульдозер ДЗ-42 (ДТ75)

 Вес

7,8 т.
 Длина 5,2 м.
 Смена/Час грн. 3500/435
Самосвал «МАЗ»-551605 Грузоподъемность - 20 тонн Экскаватор ЭО-10011 «Драглайн»  Шарбаба
 Самосвал «МАЗ»-551605

 Грузоподъемность

20 т.
 Кузов 12 м³.
 Смена/Час грн. 4200/525
 Экскаватор ЭО-10011 Драглайн

 Шарбаба

Шар-баба
 Вылет стрелы 15 м.
 Смена/Час грн. 10000/1250
Экскаватор «Драглайн»  глубина копания, 9,0 м. «КАМАЗ» 5410 полуприцеп 16 тон длинномер 10 м
 Экскаватор ЭО-4111 Драглайн

 Намыв песка


 Вылет стрелы 15 м.
 Смена/Час грн. 12000/1500
 «КАМАЗ» 5410 полуприцеп

 Грузоподъемность

16 т.
 Длинномер 10 м.
 Смена/Час грн. 4200/525


Экскаватор ЭО «Борекс» Кран «МАЗ» КС3577А Грузоподъёмность 16 тонн, стрела 18 метров.
 Экскаватор ЭО «Борекс»

 Объем ковша

0,25 м³.
 Глубина копания 4,2 м.
 Смена/Час грн. 3400/425
 Кран «МАЗ» КС3577А

 Грузоподъемность

16 т.
 Вылет стрелы 18 м.
 Смена/Час грн. 4000/500
Бульдозер ДТ-110 Экскаватор ЭО-4111 «Драглайн»
 Бульдозер ДЗ-110 (Т130)

 Вес

13 т.
 Длина 5,2 м.
 Смена/Час грн. 5000/625
 Экскаватор ЭО-4111 Драглайн

 Объем ковша

1,2 м³.
 Глубина копания 9 м.
 Смена/Час грн. 12000/1500
Экскаватор «Драглайн» Вместимость ковша, 1,2 м3,  глубина копания, 9,0 м. Чистка водоема Экскаватор ЭО-2621 «Беларусь»
 Экскаватор ЭО-4111 Драглайн

 Чистка озера


 Вылет стрелы 15 м.
 Смена/Час грн. 12000/1500
 Экскаватор ЭО-2621 Беларусь

 Объем ковша

0,25 м³.
 Глубина копания 4,2 м.
 Смена/Час грн. 2800/350
Кран «ЗИЛ» КС-3575ГЯ Грузоподъёмность 12 тонн, стрела 14 метров Самосвал «КРАЗ»-256 Б1 Грузоподъемность - 13.5 тонн
 Кран «ЗИЛ» КС-3575ГЯ

 Грузоподъемность

12 т.
 Вылет стрелы 14 м.
 Смена/Час грн. 3600/450
 Самосвал «КРАЗ»-256 Б1

 Грузоподъемность

13,5 т.
 Кузов 6 м³.
 Смена/Час грн. 3600/450
Самосвал «МАЗ»-5551 Грузоподъемность - 10 тонн Экскаватор ЭО-4321
 Самосвал «МАЗ» 5551

 Грузоподъемность

10 т.
 Кузов 5 м³.
 Смена/Час грн. 2800/350
 Экскаватор ЭО-4321

 Объем ковша

1 м³.
 Глубина копания 8 м.
 Смена/Час грн. 6500/800
Екскаватор ЭО-3322 котлован Кран «КАМАЗ» КС-4572 Грузоподъёмность 16 тонн, стрела 18 метров.
 Экскаватор ЭО-3322

 Объем ковша

0,8 м³.
 Глубина копания 6 м.
 Смена/Час грн. 5000/625
 Кран «КАМАЗ» КС-4572

 Грузоподъемность

16 т.
 Вылет стрелы 18 м.
 Смена/Час грн. 4200/500





 Вернуться Домой
  Отправить сообщение дл: marian_m@mail.ru с вопросами и замечаниями об этом веб-узле.
© 2009 [ООО] [Земляные работы] Дата изменения: 23.12.2017
