Контроль точности отрывки котлованов
|
||||||||||||||||||||||||||||||||||||||||||||||||||
Земляные работы начинают после того, как на местности разбиты верхняя бровка и нижний контур котлована. Правильность плановой разработки котлована проверяют визированием по вешкам, которые выставляют по линиям котлована. Для правильной разработки откосов применяют различные приспособления: шаблоны, откосники и др.
Глубину котлована контролируют визирками от обноски или нивелиром от рабочих реперов.
При контроле за глубиной котлована по визиркам (рис.1) необходимо:
определить длину переносной визирки по формуле:
I = Hоб - Нф
Hоб - отметка верха доски обноски; Нф - отметка подошвы фундамента;
изготовить переносную визирку из доски в виде буквы Т;
стать за обноской и проложить визирную линию, проходящую через верхние срезы досок обноски;
установить переносную визирку в контролируемую точку и определить по ней глубину отрывки котлована.

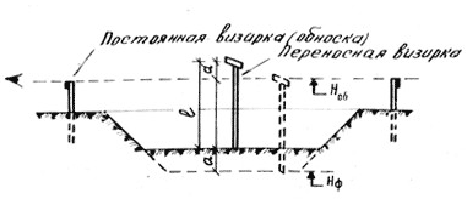

Рис.1 Контроль точности отрывки котлованов по визиркам
Совпадение линии визирования с верхней частью переносной визирки указывает, что котлован разработан на требуемую глубину. Если переносная визирка выступает за линию визирования на какую-либо величину а. (см. рис. 1). то на эту же величину необходимо произвести углубление.
При отрывке котлована глубиною более 3 м для фундаментов на разных уровнях и для повышения точности работы геодезический контроль ведут по нивелиру. В этом случае глубину отрывки контролируют отсчетом по рейке в проверяемой точке котлована.
Разработку котлована по контрольным замерам с помощью нивелира следует производить до отметки на 15 см выше проектной, после чего необходимо:
установить два дополнительных репера (деревянные столбы диаметром 12-15 см с глубиной забивки 80-100 см) и передать на них от рабочего репера строительной площадки отметку подошвы фундамента (рис. 2);
убедиться перед началом зачистки котлована, что дополнительные реперы сохраняют проектное положение. Для этого устанавливают нивелир в рабочее положение между дополнительными реперами и измеряют превышение, которое должно быть не более ±4 мм;
забить колья (длиною 20-25 см) на глубину 10-15 см в виде сетки 5х5 м по всей площади котлована;
установить верхний обрез кольев по нивелиру на проектную отметку подошвы фундамента. Для этого производят отсчет по рейке, стоящей на дополнительном репере, переносят рейку на колья и забивают их так, чтобы по рейке был прочитан тот же отсчет, что и на репере; допустимое расхождение между контрольными отсчетами (по красной стороне рейки) на репере и на колу должно быть не более ±8 мм.

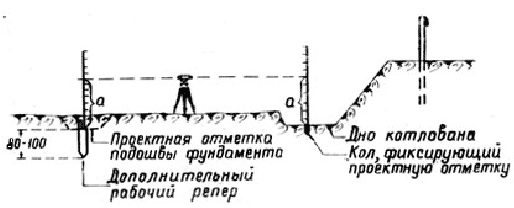

Рис.2 Контроль точности отрывки котлованов по нивелиру
После зачистки дна и стенок котлована его плановое положение проверяют промерами от точек, фиксирующих оси здания. В результате контрольных измерений составляют исполнительную схему котлована.
На схеме указывают: сетку квадратов, отметки в вершине квадратов дна котлована и его поверхности до вскрытия.
На основании этой схемы подсчитывают фактический объем земляных работ и составляют акт на выполненные работы.
